2007 August 13.
Der Pendant, die Krone:

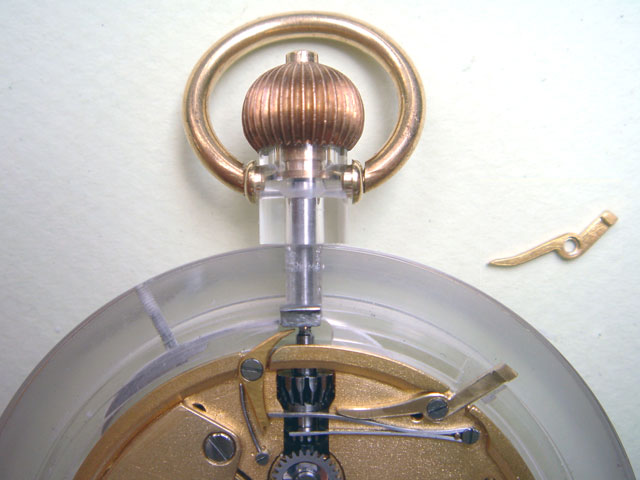

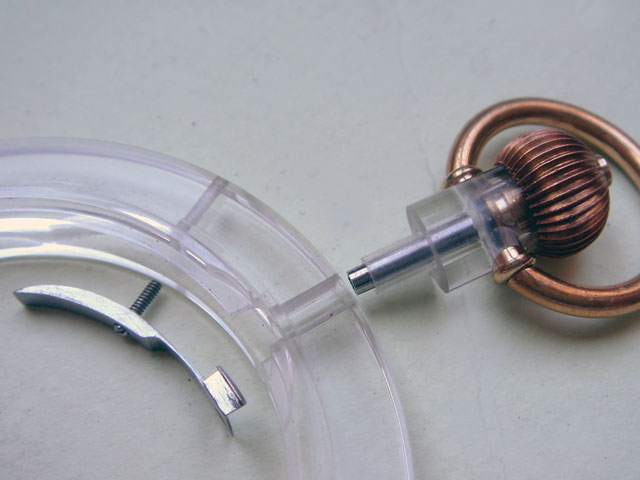

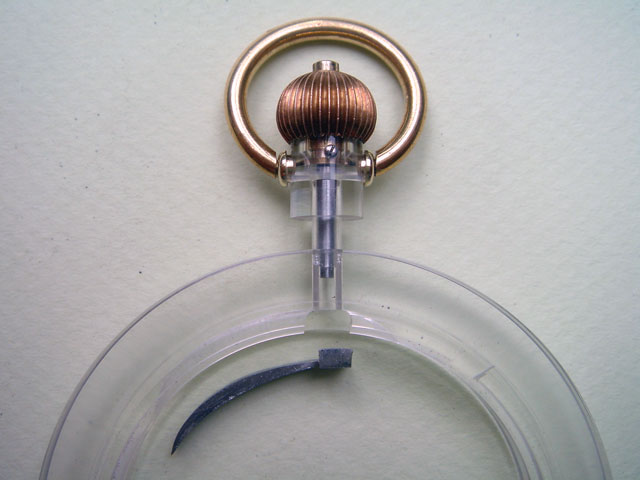

Die Feder, die den Gehäusedeckel eines Savonette-Gehäuses geschlossen hält, dient ebenso zum Zurücksetzen der Zeigerstellung. In einer Ausfräsung lagert diese Feder, mit einer Schraube befestigt. Das Rohr zur Aufziehwelle muss gerade so lang sein, das es an der Feder anliegt. Zu beachten ist, der Savonetteglasreifen lagert über der Feder, die kleine Nase, die den Gehäusedeckel hält, muß sich frei bewegen lassen. Drückt man den Knopf der Krone, dann schiebt das Rohr gegen die Feder, das Gehäuse öffnet sich. Schließe ich es wieder, dann schiebt der Deckel die Feder zurück und drückt gegen den kleinen Hebel der Zeigerstellung, die damit ausgeklinkt wird. Ein Verstellen der Zeiger nach dem Schließen des Gehäuses ist nicht möglich. Der Hebel für die Zeigerstellung mußte länger werden, also war er neu zu fertigen.

<<
<<
>>
